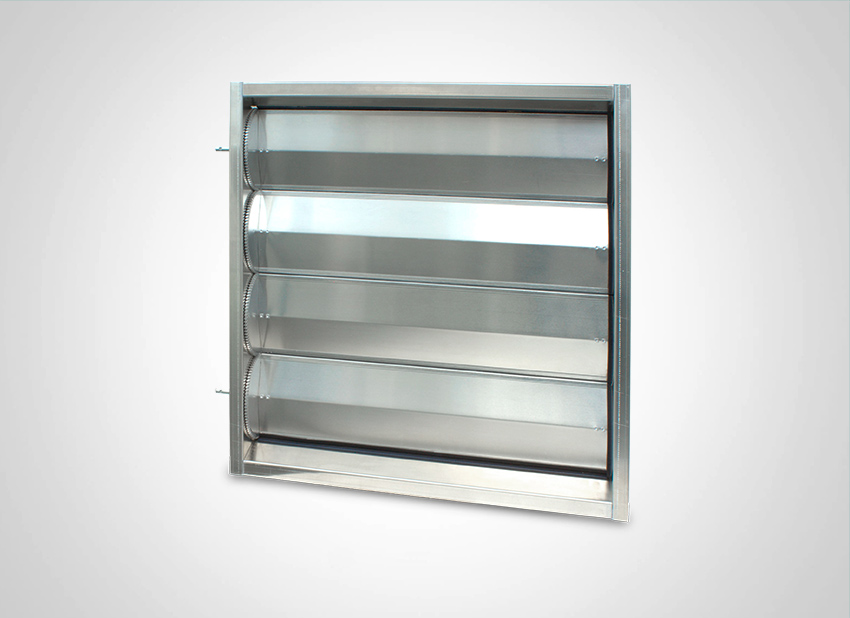

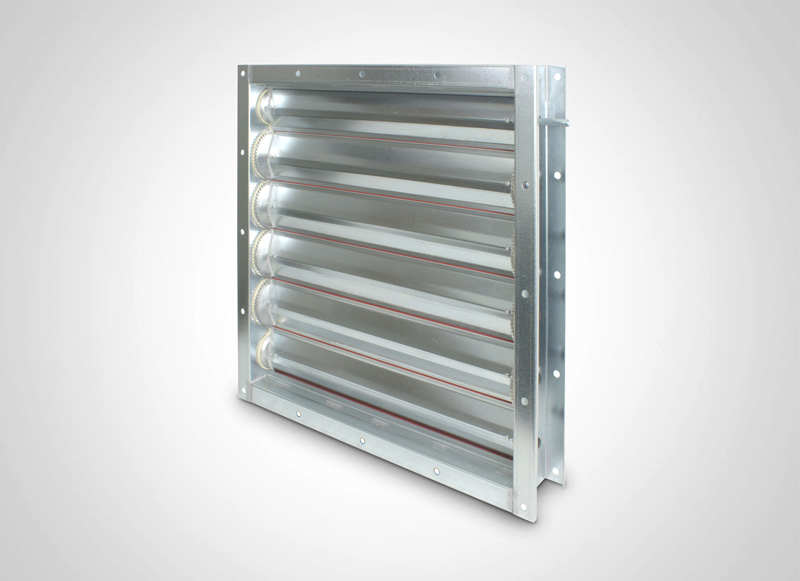

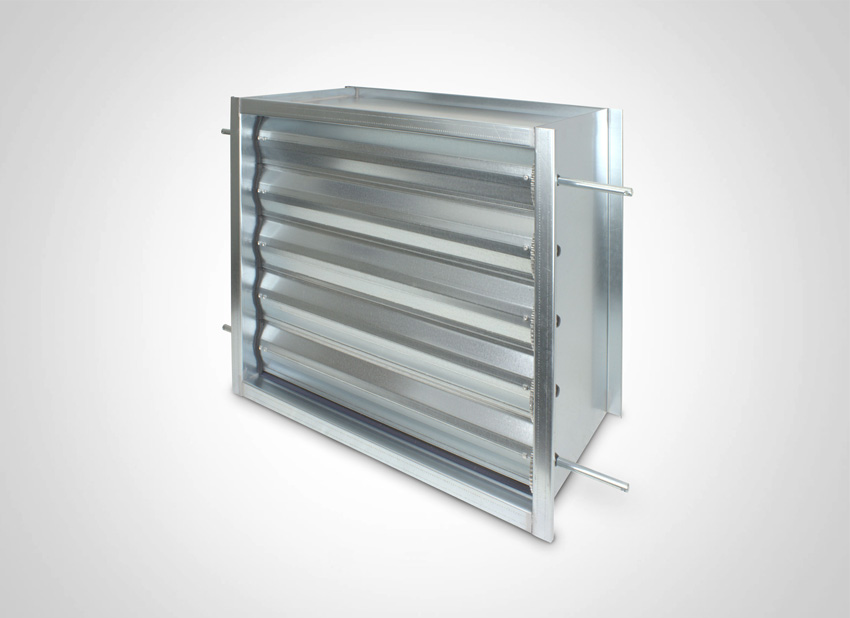

Žalúziové klapky (JL)
vzduchotesné
- Trieda tesnosti podľa EN 1751 trieda 2, trieda 4
- Bezúdržbové
- Vyhotovenie s ozubeným prevodom alebo tiahlom
- Prúdeniu priaznivé a tiché
- Všetky komponenty odolné proti korózii
- Vyhotovenie z pozinkovanej ocele, hliníka alebo nehrdzavejúcej ocele materiál 1.4301 (V2A) alebo alternatívne 1.4571 (V4A)
- Voliteľne aj práškovo lakované, farebný odtieň podľa RAL
- Voliteľne dostupný aj model s ochranou proti výbuchu (podľa smernice ATEX)

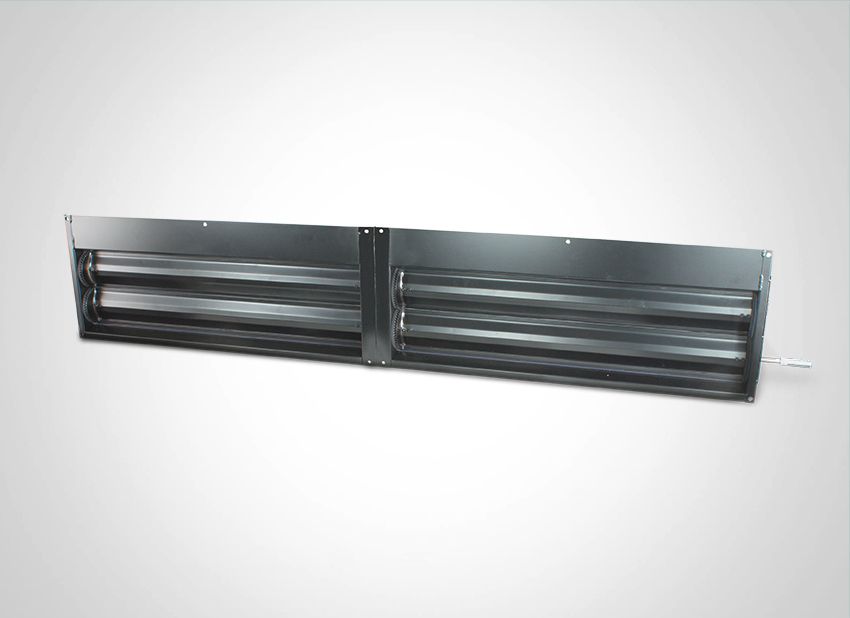

- Rôzne špeciálne tvary na vyžiadanie
Description
Vyhotovenie: Program zahŕňa vzduchotesné vyhotovenie "JL" podľa DIN 1946 časť 4 a DIN EN 1751 trieda 4, ako aj trieda 2 (skúšobné certifikáty pre všetky triedy EN 1751 sú k dispozícii).
Rozmery: Šírka (a) medzi 200 a 2000 mm a výška (b) medzi 200 a 2000 mm; medziveľkosti sú dodávateľné v krokoch po 1 mm; medziveľkosti sa účtujú za cenu najbližšieho väčšieho rozmeru. Dodávateľný je každý rozmer výšky a šírky
Rám: Z pozinkovaného oceľového plechu, dodávateľný v rôznych prírubových profiloch, zaručuje univerzálne možnosti montáže. Na vyžiadanie je možné vyrobiť akýkoľvek prírubový profil. Ak nie je uvedený žiadny prírubový profil, štandardne sa vyrába C 38.
Lamely: Z pozinkovaného oceľového plechu, vyhotovené ako torzne tuhé duté profily v šírkach 100 mm a 165 mm.
Ložiská: Z polyamidu, bezúdržbové a vzduchotesné v oboch vyhotoveniach, pre vyššie teploty sú k dispozícii ložiská PTFE a mosadzné ložiská. Guľkové ložiská pre vyšší tlak na vyžiadanie.
Prepojenie lamiel: Pomocou vnútorných hliníkových ozubených kolies, usporiadanie jednostranné a s tesniacimi krúžkami a tesneniami.
Možnosti nastavenia: Ručné a motorické nastavenie sú optimálne vyriešené pre všetky požiadavky
Predĺženia osí: Predĺženie osi pozostávajúce zo spojky, predlžovacej osi a ryhovaných kolíkov musí umožniť súosú montáž servopohonu. Okrem toho pri použití predĺžení osí zásadne odporúčame použiť medziložisko, aby sa zabránilo ohnutiu hnacej osi.
Príslušenstvo: Na montáž všetkých bežne dostupných servopohonov sa štandardne dodávajú upevňovacie prvky.
Kombinácia: Je možná štandardná kombinácia s ochrannou mriežkou proti poveternostným vplyvom, objednávacie č. 260 a 261.
Žalúziové klapky vzduchotesné JL podľa DIN EN 1751 tr. 2 Obj. č.: 256 so šírkou lamely 100 mm, hĺbka klapky 110 mm (pri tiahlach 140 mm)
Žalúziové klapky vzduchotesné JL podľa DIN EN 1751 tr. 2 Obj. č.: 257 so šírkou lamely 165 mm, hĺbka klapky 175 mm
Žalúziové klapky vzduchotesné JL podľa DIN EN 1751 tr. 4 Obj. č.: 254 so šírkou lamely 100 mm, hĺbka klapky 110 mm pri tiahlach 140 mm
Žalúziové klapky vzduchotesné JL podľa DIN EN 1751 tr. 4 Obj. č.: 255 so šírkou lamely 165 mm, hĺbka klapky 175 mm
pre Windows 7 a 10; samostatný program (softvér)
Lamela 100 mm (Obj. č. 250/254/256)
Lamela 165 mm, (Obj. č. 251/255/257)
(podľa DIN EN 1751 trieda 2 alebo podľa DIN 1946 časť 4, Obj. č. 254/256)
(podľa DIN EN 1751 trieda 2 alebo podľa DIN 1946 časť 4, Obj. č. 255/257)
podľa DIN EN 1751 a DIN 1946 časť 4
Žalúziová klapka vzduchotesná podľa DIN EN 1751 trieda 4, lamela 100 mm - JL, č. 254:
Výrobca: AEROTECHNIK E. Siegwart
Typ: JL, č. 254
Obdĺžniková žalúziová klapka na reguláciu prúdov vzduchu a uzatváranie vzduchovodov, vzduchotesná podľa DIN EN 1751 trieda 4, rám a lamely z pozinkovaného oceľového plechu, lamela široká 100 mm z torzne tuhých prúdenie optimalizovaných dutých lamiel, lamely s perovým tesnením z EPDM, konce lamiel obojstranne s tesnením z EPDM, vzduchotesný doraz na hornom a dolnom ráme, prepojenie lamiel cez jednostranne usporiadané vnútorné hliníkové ozubené kolesá, ložiskové osi z pozinkovanej ocele, ložiská z polyamidu bezúdržbové a vzduchotesné.
Charakteristiky produktu:
Stabilné a torzne tuhé, zvárané rámy, ľahko čistiteľné, bez rušivých montážnych prvkov v prúde vzduchu
Poloha lamiel jasne rozpoznateľná podľa drážky osi na čelnej strane
Bez silikónu
Netesnosť skrine podľa EN 1751 trieda C
Rozmery (Š X V): 75 – 1200 x 100 – 1200 mm
Sériová výroba všetkých šírok a výšok v milimetrových krokoch
Voliteľne:

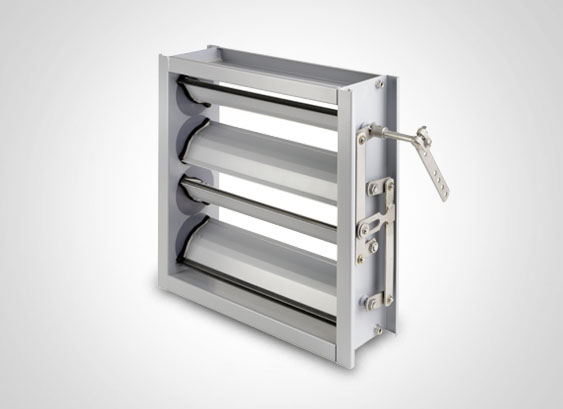

Plynulé ručné nastavenie pomocou ovládacej páky alebo konzoly pre motor
Voliteľne s okrúhlym hriadeľom Ø 12 mm alebo s tvarovým spojením (4-hran)

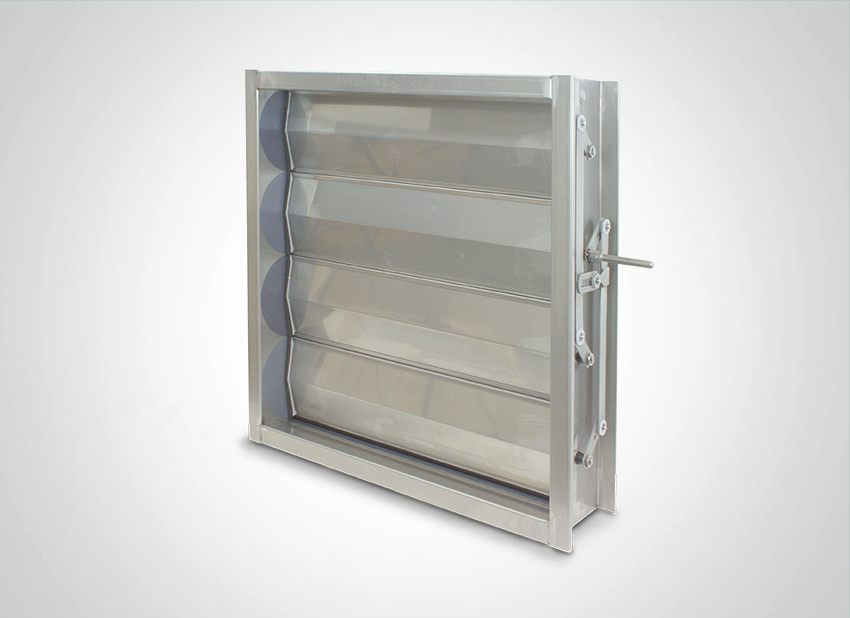

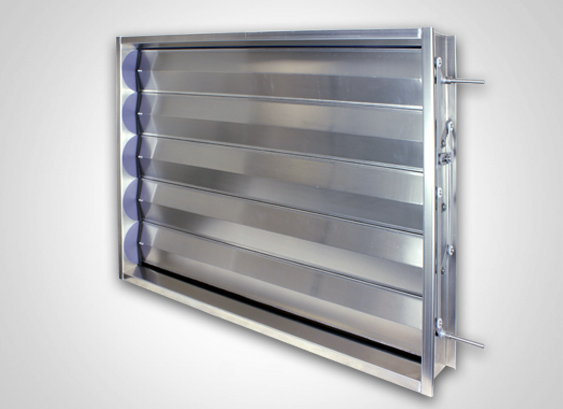

Prepojenie lamiel cez vonkajšie tiahlo, voliteľne protibežné alebo súbežné
Profily rámu a dierové obrazce podľa zadania zákazníka
Ložiská lamiel pre rôzne teplotné alebo aplikačné oblasti z PTFE, mosadze alebo s guľkovým ložiskom
Vyhotovenie ATEX podľa smernice 2014/34/EU ( II 2GD c II B TX)
Práškovo lakované podľa RAL
Hygienické klapky podľa smernice VDI 6022
Lamely a rám z hliníka alebo nehrdzavejúcej ocele (materiál 1.4301 alebo 1.4571)
Žalúziová klapka vzduchotesná podľa DIN EN 1751 trieda 4, lamela 165 mm - JL, č. 255:
Výrobca: AEROTECHNIK E. Siegwart
Typ: JL, č. 255
Obdĺžniková žalúziová klapka na reguláciu prúdov vzduchu a uzatváranie vzduchovodov, vzduchotesná podľa DIN EN 1751 trieda 4, rám a lamely z pozinkovaného oceľového plechu, lamela široká 165 mm z torzne tuhých prúdenie optimalizovaných dutých lamiel, lamely s perovým tesnením z EPDM, konce lamiel obojstranne s tesnením z EPDM, vzduchotesný doraz na hornom a dolnom ráme, prepojenie lamiel cez jednostranne usporiadané vnútorné hliníkové ozubené kolesá, ložiskové osi z pozinkovanej ocele, ložiská z polyamidu bezúdržbové a vzduchotesné.
Charakteristiky produktu:
Stabilné a torzne tuhé, zvárané rámy, ľahko čistiteľné, bez rušivých montážnych prvkov v prúde vzduchu
Poloha lamiel jasne rozpoznateľná podľa drážky osi na čelnej strane
Bez silikónu
Netesnosť skrine podľa EN 1751 trieda C
Rozmery (Š X V): 75 – 1600 x 165 – 2000 mm
Sériová výroba všetkých šírok a výšok v milimetrových krokoch
Voliteľne:
Plynulé ručné nastavenie pomocou ovládacej páky alebo konzoly pre motor
Voliteľne s okrúhlym hriadeľom Ø 12 mm alebo s tvarovým spojením (4-hran)
Prepojenie lamiel cez vonkajšie tiahlo, voliteľne protibežné alebo súbežné
Profily rámu a dierové obrazce podľa zadania zákazníka
Ložiská lamiel pre rôzne teplotné alebo aplikačné oblasti z PTFE, mosadze alebo s guľkovým ložiskom
Vyhotovenie ATEX podľa smernice 2014/34/EU ( II 2GD c II B TX)
Práškovo lakované podľa RAL
Hygienické klapky podľa smernice VDI 6022
Lamely a rám z hliníka alebo nehrdzavejúcej ocele (materiál 1.4301 alebo 1.4571)
Štandardná žalúziová klapka podľa DIN EN 1751 trieda 2, lamela 100 mm - JS, č. 256:
Výrobca: AEROTECHNIK E. Siegwart
Typ: JS, č. 256
Obdĺžniková žalúziová klapka na reguláciu prúdov vzduchu a uzatváranie vzduchovodov, vzduchotesná podľa DIN EN 1751 trieda 2, rám a lamely z pozinkovaného oceľového plechu, lamela široká 100 mm z torzne tuhých prúdenie optimalizovaných dutých lamiel, lamely s perovým tesnením z EPDM, koniec lamely jednostranne s tesnením z EPDM, vzduchotesný doraz na hornom a dolnom ráme, prepojenie lamiel cez jednostranne usporiadané vnútorné hliníkové ozubené kolesá, ložiskové osi z pozinkovanej ocele, ložiská z polyamidu bezúdržbové a vzduchotesné.
Charakteristiky produktu:
Stabilné a torzne tuhé, zvárané rámy, ľahko čistiteľné, bez rušivých montážnych prvkov v prúde vzduchu
Poloha lamiel jasne rozpoznateľná podľa drážky osi na čelnej strane
Bez silikónu
Netesnosť skrine podľa EN 1751 trieda C
Rozmery (Š X V): 75 – 1200 x 100 – 1200 mm
Sériová výroba všetkých šírok a výšok v milimetrových krokoch
Voliteľne:
Plynulé ručné nastavenie pomocou ovládacej páky alebo konzoly pre motor
Voliteľne s okrúhlym hriadeľom Ø 12 mm alebo s tvarovým spojením (4-hran)
Prepojenie lamiel cez vonkajšie tiahlo, voliteľne protibežné alebo súbežné
Profily rámu a dierové obrazce podľa zadania zákazníka
Ložiská lamiel pre rôzne teplotné alebo aplikačné oblasti z PTFE, mosadze alebo s guľkovým ložiskom
Vyhotovenie ATEX podľa smernice 2014/34/EU ( II 2GD c II B TX)
Práškovo lakované podľa RAL
Hygienické klapky podľa smernice VDI 6022
Lamely a rám z hliníka alebo nehrdzavejúcej ocele (materiál 1.4301 alebo 1.4571)
Štandardná žalúziová klapka podľa DIN EN 1751 trieda 2, lamela 165 mm - JS, č. 257:
Výrobca: AEROTECHNIK E. Siegwart
Typ: JS, č. 257
Obdĺžniková žalúziová klapka na reguláciu prúdov vzduchu a uzatváranie vzduchovodov, vzduchotesná podľa DIN EN 1751 trieda 2, rám a lamely z pozinkovaného oceľového plechu, lamela široká 165 mm z torzne tuhých prúdenie optimalizovaných dutých lamiel, lamely s perovým tesnením z EPDM, koniec lamely jednostranne s tesnením z EPDM, vzduchotesný doraz na hornom a dolnom ráme, prepojenie lamiel cez jednostranne usporiadané vnútorné hliníkové ozubené kolesá, ložiskové osi z pozinkovanej ocele, ložiská z polyamidu bezúdržbové a vzduchotesné.
Charakteristiky produktu:
Stabilné a torzne tuhé, zvárané rámy, ľahko čistiteľné, bez rušivých montážnych prvkov v prúde vzduchu
Poloha lamiel jasne rozpoznateľná podľa drážky osi na čelnej strane
Bez silikónu
Netesnosť skrine podľa EN 1751 trieda C
Rozmery (Š X V): 75 – 1600 x 165 – 2000 mm
Sériová výroba všetkých šírok a výšok v milimetrových krokoch
Voliteľne:
Plynulé ručné nastavenie pomocou ovládacej páky alebo konzoly pre motor
Voliteľne s okrúhlym hriadeľom Ø 12 mm alebo s tvarovým spojením (4-hran)
Prepojenie lamiel cez vonkajšie tiahlo, voliteľne protibežné alebo súbežné
Profily rámu a dierové obrazce podľa zadania zákazníka
Ložiská lamiel pre rôzne teplotné alebo aplikačné oblasti z PTFE, mosadze alebo s guľkovým ložiskom
Vyhotovenie ATEX podľa smernice 2014/34/EU ( II 2GD c II B TX… )
Práškovo lakované podľa RAL
Hygienické klapky podľa smernice VDI 6022
Lamely a rám z hliníka alebo nehrdzavejúcej ocele (materiál 1.4301 alebo 1.4571)
