Lipstar™ systém s dvojitým tesniacim gumovým profilom
Lipstar™ je nový názov pre osvedčený tesniaci systém s dvojitým tesniacim gumovým profilom pre kruhové vzduchotechnické potrubia od Aerotechnik E. Siegwart!
- Všetky naše tvarovky, uzatváracie klapky a kruhové regulátory prietoku vzduchu, ako aj voliteľne naše škrtiace klapky, sú už z výroby vybavené naším systémom dvojitého tesniaceho gumového profilu.
- Tesnenie v systéme dvojitého tesniaceho gumového profilu je vyrobené z materiálu EPDM. EPDM má dobrú odolnosť voči slabo agresívnym parám a chemikáliám.
- Tesnosť systému lamelového tesnenia spĺňa pri znížených montážnych nákladoch triedu D podľa DIN EN 12237.
Description
Všeobecné informácie o tvarovkách, hlbokoťažných dieloch a systéme dvojitého tesniaceho gumového profilu Lipstar od Aerotechnik E. Siegwart™
Naše výrobky sú koncipované na vedenie vzduchu vo vetracích a klimatizačných zariadeniach. Za funkčnosť a životnosť výrobkov nemôžeme ručiť v prípade odvádzaného vzduchu obsahujúceho tuky alebo aerosóly, chemických pár alebo pri odsávaní triesok či najmenších častíc atď. cez naše výrobky.
Tesnenia na zasúvacích koncoch
Všetky naše tvarovky, uzatváracie klapky a kruhové regulátory prietoku vzduchu, ako aj voliteľne naše škrtiace klapky, sú už z výroby vybavené naším systémom dvojitého tesniaceho gumového profilu.
Tesnenie v systéme dvojitého tesniaceho gumového profilu je vyrobené z materiálu EPDM. EPDM má dobrú odolnosť voči slabo agresívnym parám a chemikáliám (pozri tabuľku odolnosti na strane 3). Spoje so systémom dvojitého tesniaceho gumového profilu nie sú tesné voči tukom a aerosólom.
Výrobné tolerancie
Naše rúry a tvarovky, ako aj kruhové regulátory spĺňajú tolerancie podľa DIN EN 1506.
Dĺžková tolerancia našich dielov je cca ±5mm.
Povrch
Kvalitné výrobky Aerotechnik E. Siegwart z pozinkovaného oceľového plechu majú vrstvu zinku 275 g / m2 (Z275).
Teplotná odolnosť
Diely z pozinkovaného oceľového plechu sú teplotne odolné do cca 250° C.
Pri cca 250° C dochádza pri pozinkovanom oceľovom plechu k zmene sfarbenia. To spravidla ešte nemá vplyv na ochranu proti korózii. Ak teplota stúpne na cca 300° C, priľnavosť zinkovej vrstvy sa znižuje a ochrana proti korózii už nie je zaručená. Preto odporúčame nepoužívať konštrukčné diely z pozinkovaného oceľového plechu pri teplotách nad 250° C.
Dôležité upozornenie:
Gumové tesnenia z EPDM sú však vhodné len pre teploty od -30°C do + 100° C trvalo (-50°C do + 120° C krátkodobo).
Tlaková odolnosť
Na zabezpečenie vzduchotesnosti triedy D podľa DIN EN 12237 by sa v potrubí nemal prekročiť pretlak 2.000 Pa a podtlak 750 Pa.
Obj. č.: 9xx
Objednávka: 9 + objednávacie číslo tvarovky s hladkým zasúvacím koncom
Príklad: Koleno 90° (obj. č. 24) ø 200 mm + dvojitý tesniaci gumový profil → obj. č.: 924-200

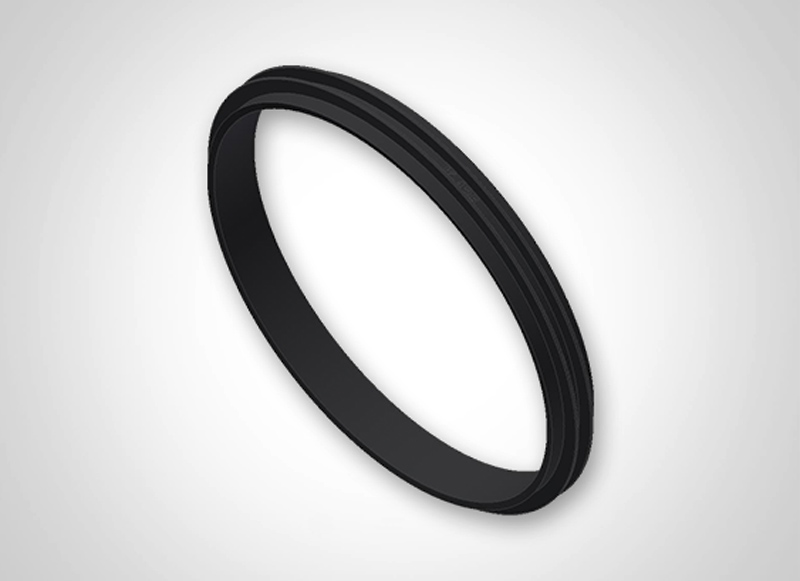

Tesnenia Lipstar™ sú vyrobené z EPDM odolného proti starnutiu.
- Dobrá odolnosť voči slabo agresívnym parám a chemikáliám
- Dobrá teplotná odolnosť -30°C do + 100° C trvalo (-50°C do + 120° C krátkodobo)

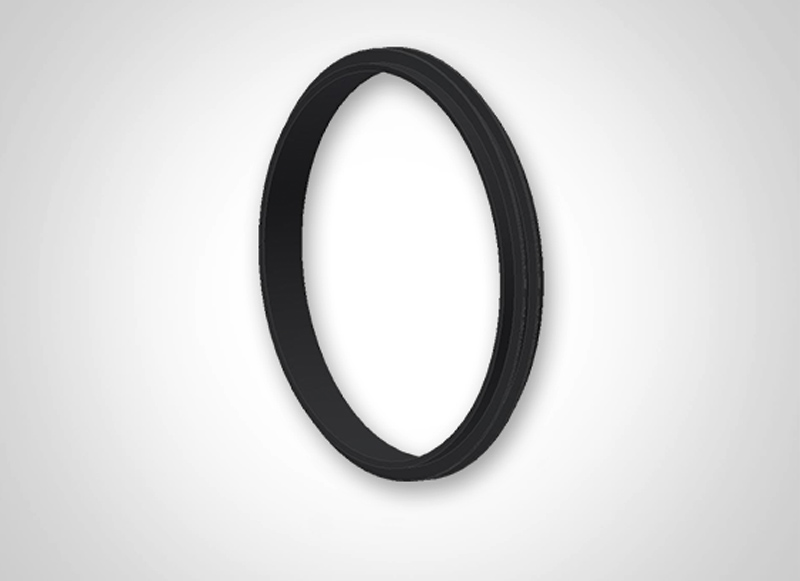

V našom systéme Lipstar™ sedí dvojitý tesniaci gumový profil pevne na tvarovkách vďaka drážke a vlastnému pnutiu bez hliníkovej pásky alebo lemovania zasúvacích koncov.
- Nízka montážna náročnosť: žiadne lepenie / žiadne dodatočné utesňovanie.
- Žiadne netesnosti ani usadzovanie najmenších častíc, resp. prachu v dôsledku presadenia.
- Lipstar™ spĺňa najvyššie hygienické štandardy podľa VDI 6022.
- Dvojitý tesniaci gumový profil možno v prípade potreby jednoducho odstrániť, napr. na lakovanie alebo opláštenie dielov na stavbe, a následne ho opäť namontovať.
- Zhotovenie drážky a montáž dvojitého tesniaceho gumového profilu na strane zákazníka sú možné – bez dvojitého skladovania.
Najvyššia rozmerová presnosť tvaroviek a kruhových regulačných komponentov vďaka lisovacej kalibrácii pri tvarovaní drážky pre dvojitý tesniaci gumový profil.
Lipstar™ vďaka nášmu špeciálnemu dvojitému lamelovému tesneniu spĺňa najvyššiu triedu vzduchotesnosti D podľa DIN EN 12237!
- Najnižšie netesnosti a tlakové straty v systéme.
- Tým je Lipstar™ energeticky úsporný a teda šetrný k životnému prostrediu.
- Zníženie montážnej náročnosti.
- Žiadny, resp. nízky vznik hluku.
