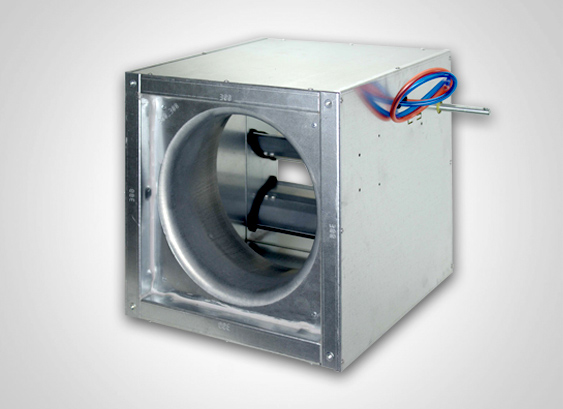

Regulátor objemového prietoku
VRRM 400

Spôsob fungovania
Nami vyvinutý elektronický, resp. pneumatický regulátor objemového prietoku je dôsledným rozšírením produktového portfólia. Regulátor objemového prietoku pozostáva zo žalúziovej klapky a meracieho rámu. V meracom ráme je zabudovaná dýzová prepážka s integrovanými meracími dýzami. Meracie dýzy sú navrhnuté podľa noriem DIN EN ISO 5167 tak, aby diferenčný tlak na meracej dýze tvoril jednoznačnú fyzikálnu veličinu, z ktorej možno priamo vypočítať objemový prietok. Tým bolo možné upustiť od empirického určovania a usporiadania meracích otvorov na meranie rýchlosti. Tento diferenčný tlak sa privádza na snímač regulátora, ktorý prostredníctvom servopohonu prestavuje žalúziovú klapku podľa príslušných zadaní. V závislosti od výrobcu regulátora môže regulátor objemového prietoku vykonávať rôzne funkcie, napr. prostredníctvom riadiaceho signálu plynulo regulovať objemový prietok medzi minimálnym a maximálnym nastaveným objemovým prietokom, uzatvárať alebo umožniť následnú reguláciu „Master-Slave“.

Vyhotovenia
Žalúziové klapky a merací rám sa vyrábajú z pozinkovaného oceľového plechu. Profil rámového pripojenia je ohýbaný ako 30 mm vysoký C-profil (C30). Lamely sú vyhotovené ako torzne tuhé duté profily. Lamely sú vedené v klzných ložiskách. Vďaka vyhotoveniu ložísk sú na otáčanie lamiel potrebné len malé krútiace momenty. Uloženie je smerom von vzduchotesne utesnené. Žalúziová klapka môže byť dodaná v štandardnom vyhotovení (regulačná klapka bez tesnenia) a vo vzduchotesnom vyhotovení. Pri vzduchotesnom vyhotovení sú lamely na dosiahnutie vysokej tesnosti vybavené tesniacimi perami a bočnými tesneniami. Tesniace prvky pre túto žalúziovú klapku sa vyrábajú z EPDM odolného proti starnutiu alebo z hygienického silikónového kaučuku. Spojenie lamiel sa realizuje pomocou hliníkových ozubených kolies. Žalúziová klapka a meracia skriňa sa vyrábajú vhodne pre každý rozmer kanála (výška a šírka) v milimetrovom odstupňovaní podľa údajov zákazníka. Tým môžu odpadnúť prípadne potrebné prechodové kusy, ktoré nepriaznivo vplývajú na vedenie potrubia a prúdenie. Meracia dýza je hlboko ťahaný tvarovaný diel z pozinkovaného oceľového plechu. V tejto meracej dýze sú vytvorené otvory na snímanie tlaku. Miesta snímania tlaku na strane pretlaku a podtlaku, z ktorých sú vždy štyri kusy rozmiestnené po obvode, sú vždy spojené kruhovým vedením, takže vzniká spriemerovanie a aj pri narušených profiloch rýchlosti sa meria dostatočne presná rýchlosť. Pomer plôch dýzy (voľný prierez dýzy k prierezu potrubia) je navrhnutý tak, aby sa rýchlosť prúdenia v dýze takmer zdvojnásobila a tým sa diferenčný tlak zoštvornásobil. Tým je možné zaznamenať aj relatívne malé rýchlosti. Vďaka vyhotoveniu meracej dýzy zostáva napriek vysokému diferenčnému tlaku vlastný odpor nízky. Meracia dýza je bodovo upevnená v prepážke, čo okrem stabilného upevnenia dýzy spôsobuje aj dodatočnú tuhosť meracej skrine. Na stabilné uchytenie regulátora, servopohonu a snímača tlaku je usporiadaná príslušná konzola.

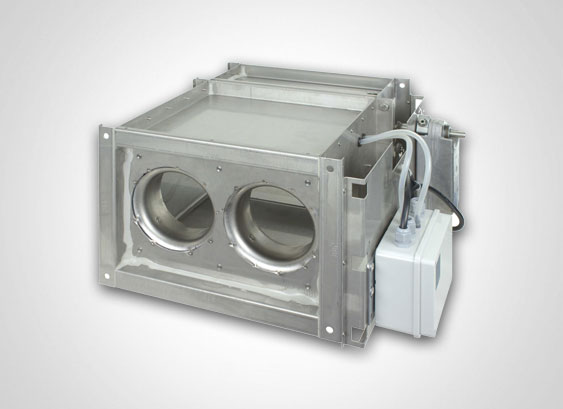

Na túto konzolu možno namontovať regulátory a servopohony rôznych výrobcov a typov. Prestavenie môže byť elektronické aj pneumatické. Regulátory môžu byť navyše vyrobené kompletne z nehrdzavejúcej ocele (1.4301 a 1.4571), s PUR povrchovou úpravou alebo s práškovou povrchovou úpravou krytu vo všetkých farbách RAL.

Tesnosť
Časti rámu a prídavné diely sú koncipované tak, aby bola splnená tesnosť podľa normy pre hranaté diely DIN EN 1507, resp. prEN 1751 trieda C. Tým sa spoľahlivo zabráni stratám netesnosťami a pískavým zvukom. Pri prevádzkovom tlaku do 1000 Pa a v platnom teplotnom rozsahu možno v polohe „zatvorené“ so vzduchotesnou žalúziovou klapkou dosiahnuť tesnosť podľa požiadavky DIN 24194 časť 4, resp. prEN 1751 trieda 4.

Merací princíp na snímanie rýchlosti
Rýchlosť prúdenia sa sníma prostredníctvom meracích dýz a snímača diferenčného tlaku. Zmenšením prierezu v dýze sa prúdenie zrýchľuje a súčasne klesá statický tlak v dýze. Meracie otvory na dýze sú umiestnené tak, aby sa na jednej strane snímal celkový tlak prúdenia v kanáli a na druhej strane statický tlak v najužšom mieste dýzy. Rozdiel medzi celkovým tlakom v potrubí a statickým tlakom v dýze je mierou rýchlosti prúdenia. Tento rozdiel tlakov (diferenčný tlak) na dýze závisí kvadraticky od rýchlosti prúdenia. Prostredníctvom snímača diferenčného tlaku sa zaznamenáva rozdiel tlakov a ako signál snímača sa prenáša do regulačnej jednotky. Signál snímača sa v regulačnej jednotke transformuje na lineárny signál skutočnej hodnoty (napäťový signál). Tento snímač diferenčného tlaku existuje v statickom a dynamickom vyhotovení. Pri dynamickom vyhotovení prúdi v dôsledku rozdielu tlakov cez snímač tlaku malý prúd vzduchu a podobne ako pri tepelnom anemometri sa meria rýchlosť prúdenia a ďalej spracúva ako signál. Pri statickom vyhotovení cez snímač neprúdi žiadny vzduch. Tu pôsobí rozdiel tlakov priamo na membránu, čím sa membrána deformuje. Deformácia je mierou rozdielu tlakov. Pneumatické regulátory pracujú podľa statického princípu, len namiesto napäťového signálu sa prenáša tlakový signál.

Citlivosť odozvy a presnosť regulácie
V dôsledku zvýšenia rýchlosti prúdenia v meracej dýze a z toho vyplývajúceho vysokého diferenčného tlaku sa dosahuje vysoká presnosť regulácie, ako aj vysoká citlivosť odozvy. Regulátor pracuje od minimálneho aktivačného tlaku, ktorý je funkciou objemového prietoku, až po maximálny rozdiel tlakov 1000 Pa v stabilnom regulačnom rozsahu.

V celom tlakovo rozsahu je odchýlka objemového prietoku ± 10 %. Objemové prietoky a odchýlky však závisia aj od výrobcu regulátora a musia sa objasniť pri objednávke. Rýchlosť prúdenia by mala byť minimálne 2 m/s. Vďaka meracej dýze a spôsobu snímania tlaku je regulátor takmer necitlivý na prúdenie na vstupe, takže je možná montáž za zmenami smeru alebo odbočkami s krátkymi nábehovými úsekmi.

Teplotný rozsah
Regulátor možno v štandardnom vyhotovení s ohľadom na elektronické regulačné komponenty používať pri okolitej teplote od 0°C do +50°C.

Oblasť použitia
Kompaktná konštrukcia zaručuje, že vzduchové kanály možno ukladať tesne vedľa seba. Tým, že regulátor objemového prietoku môže byť dodaný v každom rozmere pripojovacieho kanála, môžu navyše odpadnúť prechodové kusy. To uľahčuje montáž a v oblasti pohľadovej montáže poskytuje jednotný vzhľad. Regulátor je univerzálne použiteľný pre privádzaný a odvádzaný vzduch vo vysokotlakových aj nízkotlakových zariadeniach. Aj pri nepriaznivých podmienkach prúdenia na vstupe je pri krátkych vstupných dĺžkach zaručená spoľahlivá funkcia. Pri väčších objemových prietokoch sú možné paralelné zapojenia.

V závislosti od oblasti použitia a systému zariadenia sú k dispozícii nasledujúce regulátory objemového prietoku:

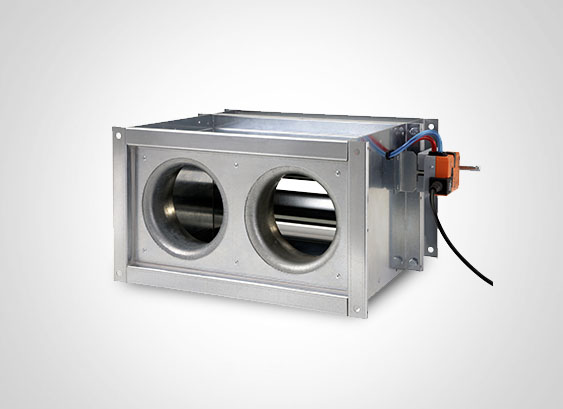

VRR-ME: elektronický regulátor objemového prietoku s analógovým riadiacim signálom
VRR-MP: pneumatický regulátor objemového prietoku s pneumatickým riadiacim signálom

Zvuková izolácia

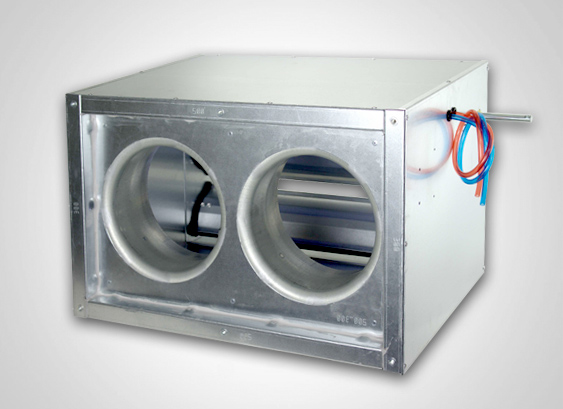

Existuje možnosť znížiť vyžarovaný hluk pomocou izolačného plášťa. Izolačný plášť pozostáva z plášťa z pozinkovaného oceľového plechu a izolačnej rohože z minerálnej vlny.

Údržba
Všetky komponenty sú za normálnych podmienok bezúdržbové, odolné proti starnutiu a korózii. Podľa DIN EN 12097 je potrebné zabezpečiť prístup k potrubnému systému a k regulátoru objemového prietoku pre prípadné prestavenie a údržbu. Pre servopohony a regulátory navyše platia údaje výrobcu.

Montáž a skladovanie na stavbe
Regulátor sa dá s prírubovým profilom jednoducho namontovať bez ohľadu na polohu. Dôležitým predpokladom pre bezchybnú funkciu je stabilný kanálový systém. Tým sa zabráni rozkmitaniu kanála vo flexibilnej oblasti pri rýchlom zatvorení alebo otvorení uzatváracieho orgánu. Komponenty by sa mali skladovať chránené pred väčším znečistením pieskom alebo maltou. Rovnako je pri montáži potrebné dbať na to, aby boli kanály bez nečistôt a voľných predmetov, ako sú handry, noviny, obalový materiál atď. Regulátory objemového prietoku sa nesmú vystavovať pnutiu ani deformovať. Tu môže byť vhodné namontovať ochrannú mriežku, aby sa zabránilo ovplyvneniu voľnými predmetmi a neúmyselnému zásahu do žalúziovej klapky. Odbornou inštaláciou kanálov je potrebné zabezpečiť, aby nevznikalo priečne pnutie prierezu. Zohľadnite, prosím, aj náš dokument o pokynoch na skladovanie a montáž.
